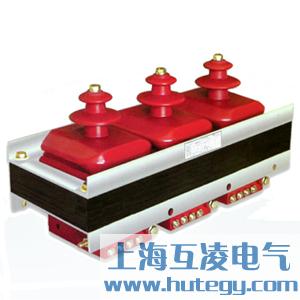

JSZW3-3B電壓互感器
產品詳情
概述
電壓互感器JSZW3-3B為三相、戶內、干式產品，JSZW3-10為Yo/Yo/［連接JSZW3-10F為Yo/Yo/Yo/[連接。分別適用于額定頻率50H或60Hz,額定電壓為10kV電力系統中作電能計量、電壓監控和繼電保護用。
使用條件
1.海拔高度不超過3000米;
2.周圍環境溫度不高于十40'C，不低于-5'C;
3.周圍空氣的相對濕度不大于85%（20'C）;
4.安裝場所無腐蝕性的氣體。
技術表
| 型號 | 額定電壓比（V） | 額定二次輸出（VA） | 極限輸出（VA） | 額定絕緣水平（KV） | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | 6P | ||||
| JSZW3-3B | 3000/√3/100/√3/100/3 | 45 | 90 | 150 | 300 | / | / | 120 | 600 | 3.6/23/40 |
結構簡介
該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片，經退火處理。 JSZW3-10型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。 JSZW3-10B型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。
基本作用
電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系。可以說，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。
- 產品名稱：
JSZW3-3B電壓互感器
- 型號：
JSZW3-3B
